Produktneueinführung: FITOK Drosseldichtungen mit Rubindüse

Drosseldichtungen mit Rubindüse



Einführung





FITOK Drosseldichtungen mit Rubindüse sind präzisionsgefertigte Elemente zur Durchflussbegrenzung, die mit hochpräzisem Rubin gefertigt werden und eine exakte Regelung des Fluiddurchflusses in Rohrleitungen gewährleisten. Dank ihrer hervorragenden Beständigkeit gegen Abrasion, Korrosion und hohe Temperaturen bieten diese Dichtungen eine zuverlässige Leistung auch unter anspruchsvollen Betriebsbedingungen. Sie werden häufig in Ätzanlagen der Halbleiterindustrie eingesetzt.



Merkmale





  • Lasergebohrte Blenden werden mit Diamantdraht gleichmäßig geschliffen und gewährleisten dadurch höchste Präzision sowie eine ausgezeichnete Durchflusskonstanz.
  • Ein fortschrittliches Crimpverfahren fixiert den Rubin sicher in der Dichtung und sorgt für minimale Partikelbildung sowie hohe Reinheit.
  • Hervorragende chemische Korrosionsbeständigkeit, geeignet für korrosive Ätzumgebungen mit aggressiven Chemikalien oder Gasen.
  • Hohe Härte und Abriebfestigkeit erhalten die Form der Blendenöffnung während des Ätzprozesses und minimieren die Partikelbildung.
  • Ausgezeichnete thermische Stabilität ermöglicht den Einsatz bei hohen Temperaturen in Ätzanlagen ohne Verformung oder Beschädigung.
  • Gute Transparenz für bestimmte Lichtwellenlängen in Ätzprozessen mit optischer Überwachung oder Steuerung.



Technische Daten






Dichtungstyp FR-Frontgedichtet C-Dichtung Flächenmontiert
Größe 1/8”, 1/4”, 1/2” 1.125”
Max. Betriebsdruck 145 psig (10 bar)
Betriebstemperatur -320.8 ~ 725 °F (-196 ~ 400 °C)
Öffnungsgröße 0.0015” ~ 0.0350”
Durchflussabweichung Innerhalb ±5%
Heliumleckrate ≤ 4×10-11 std cm3/s ≤ 1×10-9 std cm3/s



Neben den Drosseldichtungen mit Rubinorifice bietet FITOK auch Standard-Drosseldichtungen sowie Metallfrontdichtungen an, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.

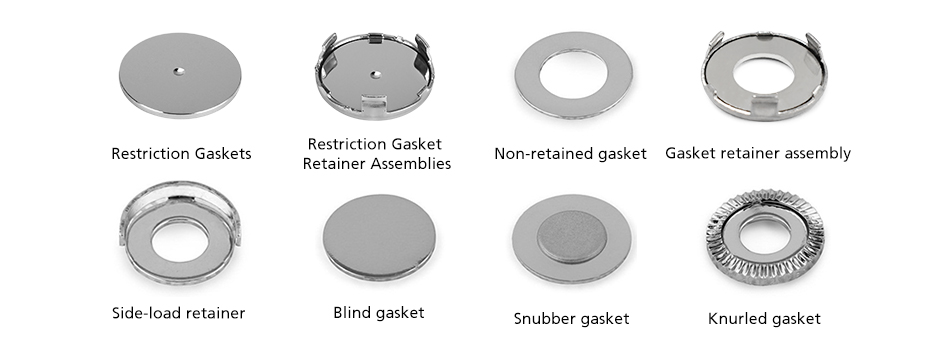

Metallfrontdichtungen



Weitere Informationen finden Sie im Katalog für Metallfrondichtverschraubungen sowie im Katalog für integrierte Gassysteme. Sollten Sie Fragen haben, kontaktieren Sie uns bitte direkt. Wir werden uns schnellstmöglich mit Ihnen in Verbindung setzen.
