Can Metering Valves Be Used as Shutoff Valves?

Können Dosierventile als Absperrventile verwendet werden?



Dosierventile sind dafür ausgelegt, in analytischen und forschungstechnischen Anwendungen präzise und stabile Durchflussraten bereitzustellen. Da Dosierventile in ihrer Konstruktion Nadelventilen ähneln, stellen Kunden häufig die Frage: Können Dosierventile als Absperrventile verwendet werden? Die Antwort ist einfach: Nicht alle Dosierventile können als Absperrventile eingesetzt werden.

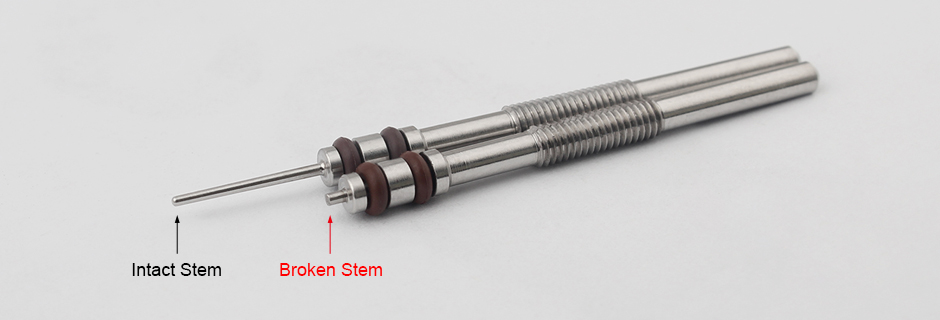

Kürzlich gab es einen typischen Fall: Ein Kunde kaufte Dosierventile der FITOK MS - Serie, und der Bediener vor Ort ging irrtümlich davon aus, dass diese Dosierventile eine Absperrfunktion bieten. Als er den Griff bis zum Anschlag drehte und feststellte, dass die Durchflussrate dennoch nicht bei null lag, drehte er den Griff weiter – bis der Ventilschaft brach. Siehe die Abbildung unten:



Metering Valves



Bei der Auswahl von Dosierventilen ist es wichtig, Parameter wie Durchflussrate, Öffnungsgröße, Betriebstemperatur und -druck zu berücksichtigen – aber auch die Absperrfunktion darf nicht außer Acht gelassen werden. Beispielsweise bieten die Dosierventile der FITOK Serien ML und MH eine Absperrfunktion, da sie über eine konische Fläche am Schaft verfügen, die eine Dichtung mit dem Ventilkörper bildet. Zudem bestehen die Schaftmaterialien aus gehärtetem 316 - Edelstahl und 440C - Edelstahl, welche eine höhere Festigkeit aufweisen als herkömmlicher 316 - Edelstahl. Hingegen ist bei den Dosierventilen der Serien FITOK MS und MV keine Absperrfunktion vorhanden.

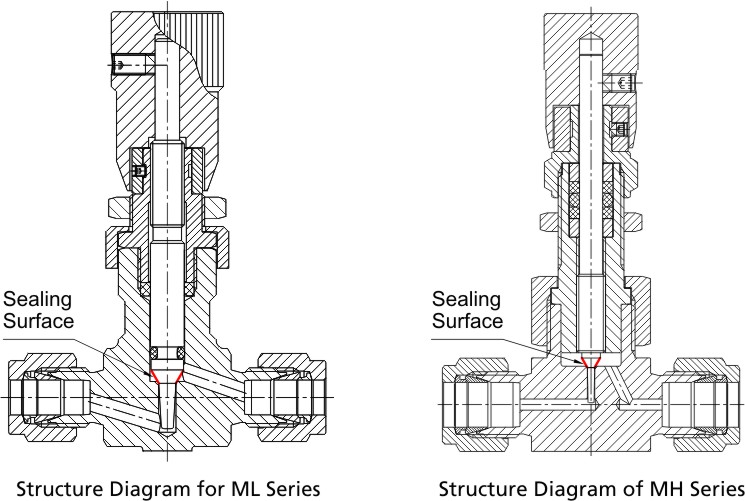

Construction of ML&MH Series Metering Valves



Hochwertige Dosierventile von FITOK

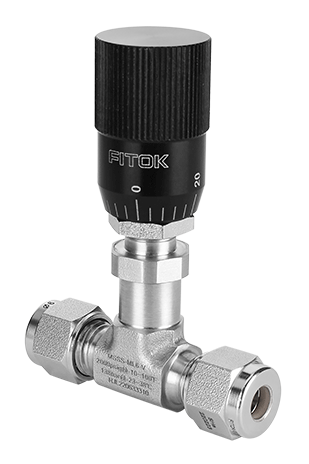

MS - Serie Dosierventile für niedrige Durchflussraten

MS - Serie Dosierventile für niedrige Durchflussraten

  • Maximaler Betriebsdruck: bis zu 138 bar (2000 psig)
  • Betriebstemperatur: - 23 °C bis 204 °C (- 10 °F bis 400 °F)
  • Öffnungsgröße: 0,81 mm (0,032“)
  • Maximaler Durchflusskoeffizient (Cv): 0,004
  • Umdrehungen bis zur vollständigen Öffnung: 9 bis 12
  • Absperrfunktion: nicht verfügbar

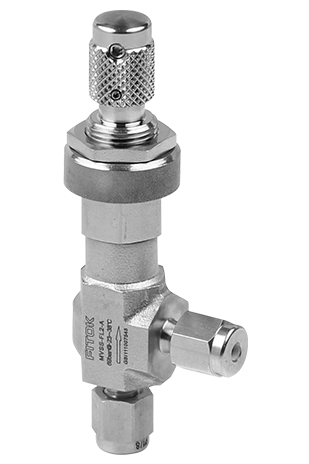

MV - Serie Dosierventile für mittlere Durchflussraten

MV - Serie Dosierventile für mittlere Durchflussraten

  • Maximaler Betriebsdruck: bis zu 69 bar (1000 psig)
  • Betriebstemperatur: - 23 °C bis 204 °C (- 10 °F bis 400 °F)
  • Öffnungsgröße: 1,42 mm (0,056°)
  • Maximaler Durchflusskoeffizient (Cv): 0,03
  • Umdrehungen bis zur vollständigen Öffnung: 8 bis 10
  • Absperrfunktion: nicht verfügbar

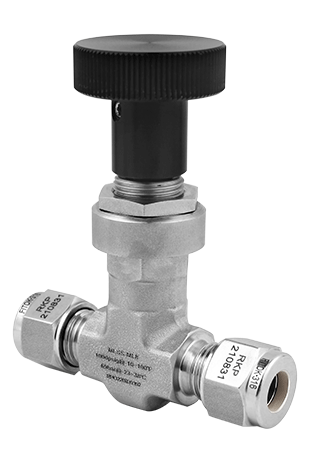

ML - Serie Dosierventile für hohen Durchfluss

ML - Serie Dosierventile für hohen Durchfluss

  • Maximaler Betriebsdruck: bis zu 69 bar (1000 psig)
  • Betriebstemperatur: - 23 °C bis 204 °C (- 10 °F bis 400 °F)
  • Öffnungsgröße: 3,25 mm (0,128“)
  • Maximaler Durchflusskoeffizient (Cv): 0,15
  • Umdrehungen bis zur vollständigen Öffnung: 10 bis 11
  • Absperrfunktion: verfügbar

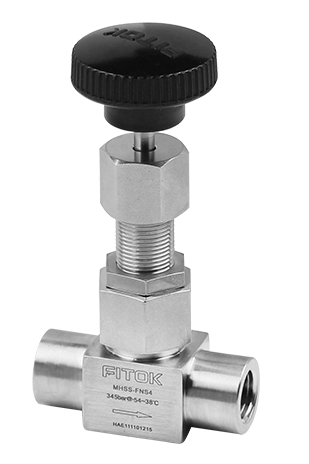

MH - Serie Dosierventile für mittleren Durchfluss und hohen Druck

MH - Serie Dosierventile für mittleren Durchfluss und hohen Druck

  • Maximaler Betriebsdruck: bis zu 345 bar (5000 psig)
  • Betriebstemperatur: - 54 °C bis 454 °C (- 65 °F bis 850 °F)
  • Öffnungsgröße: 1,6 mm (0,062“)
  • Maximaler Durchflusskoeffizient (Cv): 0,04
  • Umdrehungen bis zur vollständigen Öffnung: 9 bis 10
  • Absperrfunktion: verfügbar



Bitte entnehmen Sie weitere Informationen dem Dosierventil - Katalog. Wenn Sie Fragen haben, kontaktieren Sie uns gerne direkt – wir werden uns umgehend bei Ihnen melden.
